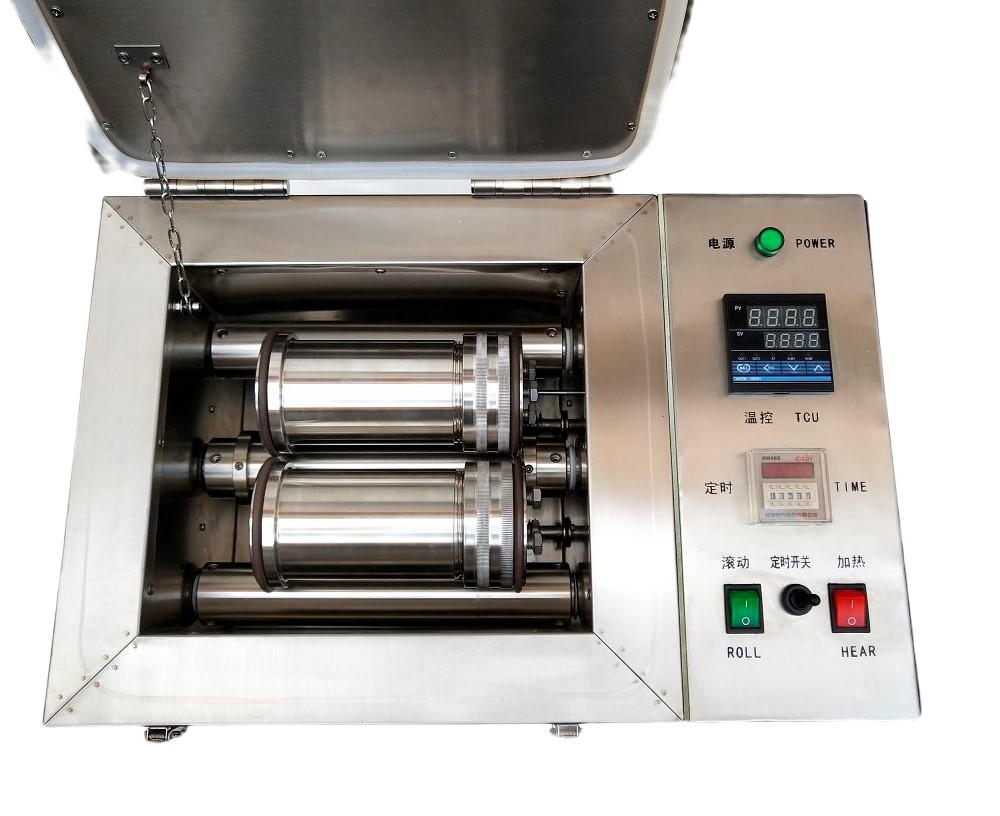

便携式滚子加热炉GRL-BX3操作规程使用说明书

一、 便携式滚子加热炉GRL-BX3概述

该加热炉控温部分采用最新的微机智能控制技术，直接设定温度，数字显示，并可进行偏差指示，精度较高。工作安全可靠。另外在炉体的上部设有动力和电器控制系统，便于使用、保养和维修。

（一）便携式滚子加热炉用途

1、在重新制备的钻井液内，研究出现在钻井液内的阳离子交换反应（例如钙处理钻井液）。

2、测定钻井液添加剂的稳定性（例如各种稀释剂和有机胶）。

3、作干燥箱。

4、作陈化烘箱。

5、作球磨机用。

6、搅拌化学用品溶液。

7、均匀混合液体或固体物质。

8、对液体进行除气。

二、便携式滚子加热炉型号及规格

    GRL-BX3型

三、仪器的主要技术参数：

四、仪器的结构与工作原理

该加热炉由以下部分组成。

（一）箱体：采用角钢构架、硅酸铝保温、不锈钢外壳坚固耐用保温效果好。

（二）滚筒：采用不锈钢轴、优质合金铝滚筒和框架，四氟石墨轴承做支撑重量轻转动平稳。带动陈化釜按0.16 m/s的流速滚动。

（三）陈化釜：不锈钢材料精制釜体、盖、内盖和阀芯。聚四氟材料密封圈和支撑环。耐腐蚀、耐高温。用来盛装样品进行滚动加热。见（图一）

                       陈化釜结构图（图一）

（四）加热系统：由一只500W加热器加热炉温。

（五）动力系统：由减速电机78W输出转速49r/min，由链轮带动三根滚子转动。传动平稳可靠。

（六）电器控制：温控部分采用智能显示、直接进行温度设定和读出，恒温自控准确，超温自动断电。定时部分定时关机，自动报警。

（九）工作原理

其工作原理和性能完全根据美国API标准设计。模拟钻井液在井下环行空间内缓慢循环的速度，研究其加热滚动中的特性。

五、仪器的操作：

（一）使用前的准备

1、使用前应检查电压是否与要求电压相符。为保证使用安全，电源应接地可靠。

2、仔细阅读说明书，按操作步骤操作。

3、接通电源，见（图二）合上“电源开关”（6）。温度显示窗显示当前炉内温度。

4、见（图二）按动“电机开按钮”（9），炉内滚筒转动，可进行样品的滚动。

5、使电机空转数分钟，声音、转速正常，见（图二）按动“电机关按钮”停止电机转动。准备工作结束，即可进行正常工作。

（二）温度设定：详见温控仪说明书

（三）定时设定：详见定时器说明书

（四）陈化釜的操作方法：见（图七）

1、试验前，检查陈化釜体、密封垫、排气阀等部件是否正常。

2、将测试样品注入陈化釜内，测试样品体积不得超过陈化釜体积的2/3（约325ml）。见（图七）

3、四氟乙烯密封垫放入密封盖，并置于陈化釜体上，拧紧釜盖，均匀拧紧三个六角螺栓，确保受力均匀。见（图七）

4、

阀旋入釜盖，并拧紧。见（图七）

5、需要在陈化釜内预置压力时，应将气源接在排气阀一端，（必须使用专用气源设备，连接牢固），逆时针旋转排气阀1/4转，将小于7Mpa的一定压力气体置于液面上，顺时针拧紧排气阀，卸下气源装置。将釜体分别置于滚子炉内两滚筒之间，最多能放两只陈化釜。

（五）滚子炉操作方法：

根据实验需要，在完成以上（一）、（二）、（三）、（四）项工作后，关紧炉门用锁紧装置锁住。

1、按动电机的“电机开按钮”（9）见（图二），炉内滚筒转动，可进行样品的搅拌。

2、见（图二）按动加热的“加热开按钮”（4），炉内按设定温度开始加热，当温度达到设定值时，见（图五）温控器面版上“设定项目指示”图表中“正常”指示灯亮。

3、实验完毕后，将陈化釜从炉中取出，冷却至室温。

4、将陈化釜直立后，慢慢旋松排气阀，放掉釜体内的余气。

5、旋松釜盖上的三个六角螺栓，拧开釜盖，倒出测试样品。

6、清洗陈化釜所有部件，并擦干，螺纹部涂上润滑油保存。

使用时所用电源一定要保证接地可靠。

试验完毕后，将陈化釜冷却至室温，放掉釜体内的余气，方能打开釜盖。

六、仪器的维护与保养

1、当移动、维修或清洁仪器时。要轻拿、轻放，以免造成部件变形影响精度和使用。

2、滚筒轴不得碰撞，以免弯曲变形，影响使用。

3、电动机、电器部件应保持清洁干燥不能受潮，要定期检查，维修时不得用金属铁器敲打。严禁将腐蚀性化学药品与本机同存放。

4、电器箱四周的排气孔不得阻塞。保持电器部件的通风散热。

5、每次使用完毕后，应及时将加热炉擦拭干净，放置干燥环境内。

6、长期搁置不用，使用前需用500V兆欧表测定绝缘电阻。如绝缘电阻小于1兆欧时，则需对加热炉进行干燥处理，直至绝缘电阻超过1兆欧后，再投入使用。

7、每次使用都应更换陈化釜放气阀上的“O”型密封圈。

8、加热炉损坏时，应请维修工检修，请勿随便拆开。

9、应定期打开后盖给链轮、链条加润滑油。

10、陈化釜的上端口为密封面，不的损伤。

七、故障的判定与排除
