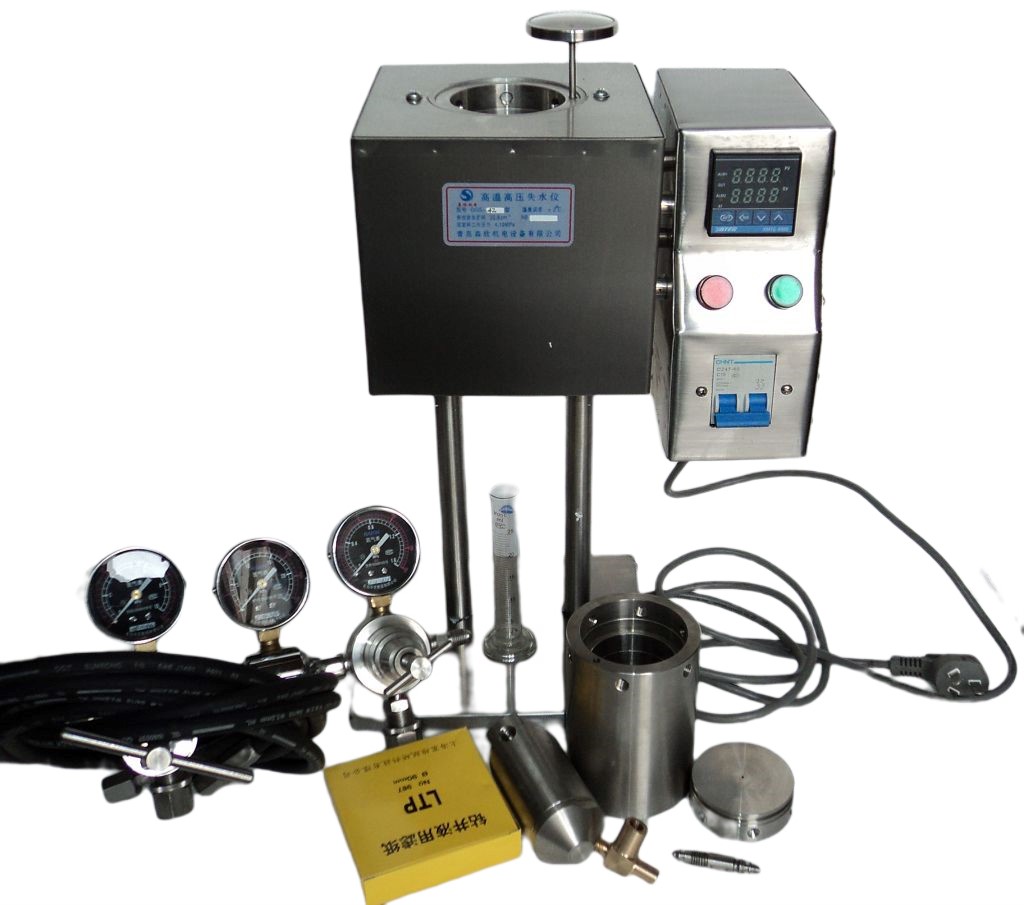

高温高压失水仪GGS71-A（B） 操作规程

高温高压失水仪GGS71-A（B） 操作规程：

实验前的准备：按图所示将管汇组件安装于气瓶上由G5/8螺帽紧固。在确定调压手柄处于自由状态未加压时，打开气源，此时管汇中间25MPa压力表应显示压力为≥8MPa。将两高压胶管分别于管汇和三通组件对应部位连接牢固。

1、取出主机，检查各部件、管件及电源部件是否可靠。

 2、接通220V电源，打开电源开关，温控仪SV与PV视窗数字码显示，设定温度时按SET键，SV视窗数字闪烁，再按并排的方向箭头，SV视窗数字增加或减少至所需温度并按下SET键锁定，温控仪开始控温工作。温控仪具有超温断电功能，请放心使用。

3、松开钻井液杯盖上紧定螺钉，将带有密封圈（完好的）连通阀杆旋在杯盖上，取下杯盖。见（图十一）

4、若做水泥浆实验应采用双层网和双层滤网座杯盖。见（图十二）

5、同时将另一支带有密封圈的（完好）连通阀杆旋入杯底并拧紧。对于通孔钻井液杯，将另一支带有密封圈的（完好）连通阀杆旋入底盖并拧紧。将钻井液杯放在杯座上。见（图十三）

6、将配制好的钻井液，注入钻井液杯，为防止钻井液高温体积膨胀发生意外，钻井液量不得超过杯刻线。见（图十三）

7、把滤纸放入杯内，使杯盖与杯体的固定螺孔对正，慢慢地将杯盖推进杯内，旋紧螺钉，拧紧杯盖上的连通阀杆。见（图十三）

8、将装有钻井液的钻井液杯关紧顶部和底部连通阀杆，轻轻放入加热套内，慢慢旋转钻井液杯，使其置于定位销上。把另一只温度表插入钻井液杯表孔内。见（图十四）

9、将回压接收器连接到底部连通阀杆上，插入固定销锁好。见（图十四）

10、在顶部连通阀杆处安装可调节的压力源三通。插入固定销锁好。见（图十四）

11、气源管汇输气胶管接口与回压接头连接紧固。另一输气胶管接口与三通接头连接拧紧。结合（图六）

12、打开气源总阀，见（图六）顺时针方向旋转管汇调压手柄（20）至0.7MPa和调压手柄（22）至推荐的回压。见（附表一）。

13、逆时针旋松上连通阀杆90℃左右。待杯内输入气体后，关闭上连通阀杆。

14、当温度升至工作温度时，调整（图六）调压手柄（20），使压力升至7.1MPa逆时针旋松上连通阀杆90℃左右。打开底部连通阀杆开始测量滤失量。

15、如果在测定过程中回压压力表高于3.5MPa时，应小心地从滤液接收器，三通阀中放出部分滤液以便降低压力。记录滤液总体积、温度、压力和时间。见（图十五）

16、实验结束后，旋紧上下连通阀杆，收集余下滤液，记录滤液量。切断电源，关闭气源总阀。

17、见（图十六）打开放气阀杆和三通阀杆，放出管汇和胶管内余气。见（图六）松开管汇调压手柄（20）和回压调压手柄（22），呈自由状态，取下固定销，卸下三通和回压接收器。

18、取出钻井液杯，冷却至室温，将钻井液杯直立于杯座上，逆时针旋松上连通阀杆90℃左右，放掉杯内余气松开钻井液杯螺钉，取下杯盖，用清水慢慢清洗，轻轻取下滤饼留作测量。到出钻井液，洗净擦干所有部件。
