一、概述

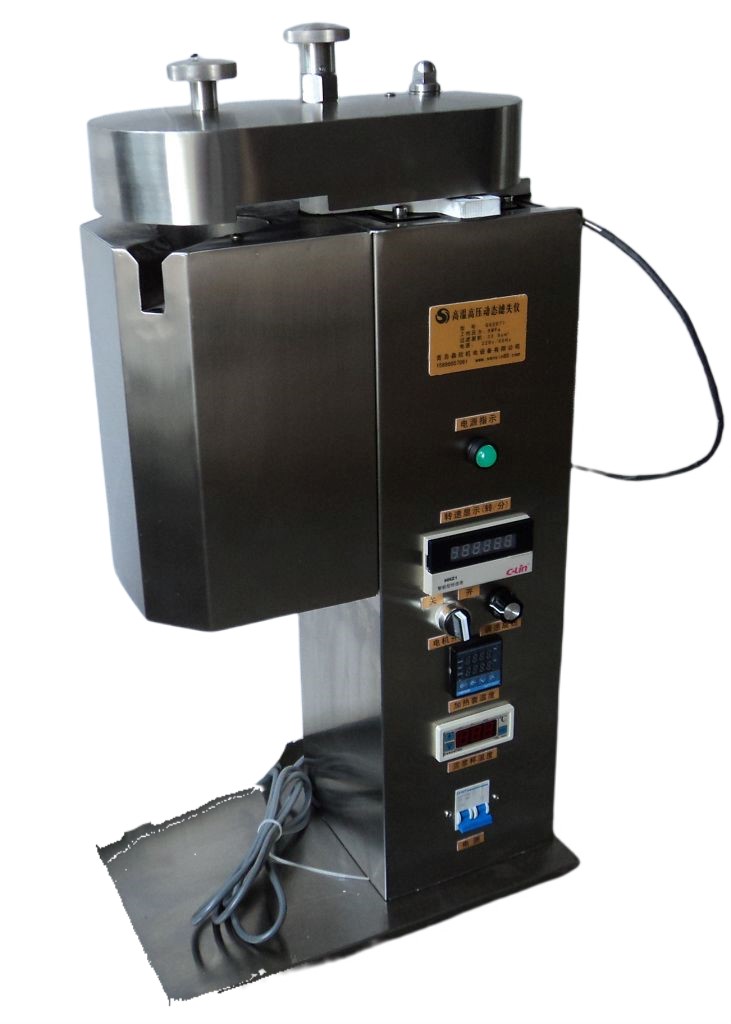

GGS71型高温高压滤失仪是一种摸拟深井(高温高压)下钻井液和水泥浆的滤失量,并同时可制取在高温高压状态下,滤失后形成的滤饼。具有精度高,重复误差小,操作简单,测试数据准确等特点。广泛使用于各油田、科研院所、实验室等部门。
二、型号及规格
序号 | 型号及规格 | 名 称 | 钻井液杯 | 说 明 |
1 | GGS71-A(B) | 高温高压滤失仪 | a不通孔钻井液杯 b通孔钻井液杯 | 用户可根据需要定购不同钻井液杯。 |
三、仪器的主要技术参数
序 号 | 名 称 | 技术参数 | 备注 |
1 | 电源 | 220V±5% 50Hz | |
2 | 功率 | 1000W | |
3 | 工作温度 | 室温至260℃ | |
4 | 钻井液杯工作压力 | 7.1MPa | |
5 | 滤液接收器回压压力 | 3.5MPa | |
6 | 有效失水面积 | 22.6cm2 | |
7 | 杯体压力指示器 | 0-10MPA | 选购 |
8 | 手机监控系统 | 实现手机监控设备运行情况 | 选购 |
9 | 气源 | 氮气、二氧化碳气体(不含油、水等杂质) |
1、取出主机,检查各部件、管件及电源部件是否可靠。
2、接通220V电源,打开电源开关,温控仪SV与PV视窗数字码显示,设定温度时按SET键,SV视窗数字闪烁,再按并排的方向箭头,SV视窗数字增加或减少至所需温度并按下SET键锁定,温控仪开始控温工作。温控仪具有超温断电功能,请放心使用。
3、松开钻井液杯盖上紧定螺钉,将带有密封圈(完好的)连通阀杆旋在杯盖上,取下杯盖。见(图十一)
4、若做水泥浆实验应采用双层网和双层滤网座杯盖。见(图十二)
5、同时将另一支带有密封圈的(完好)连通阀杆旋入杯底并拧紧。对于通孔钻井液杯,将另一支带有密封圈的(完好)连通阀杆旋入底盖并拧紧。将钻井液杯放在杯座上。见(图十三)
6、将配制好的钻井液,注入钻井液杯,为防止钻井液高温体积膨胀发生意外,钻井液量不得超过杯刻线。见(图十三)
7、把滤纸放入杯内,使杯盖与杯体的固定螺孔对正,慢慢地将杯盖推进杯内,旋紧螺钉,拧紧杯盖上的连通阀杆。见(图十三)
8、将装有钻井液的钻井液杯关紧顶部和底部连通阀杆,轻轻放入加热套内,慢慢旋转钻井液杯,使其置于定位销上。把另一只温度表插入钻井液杯表孔内。见(图十四)
9、将回压接收器连接到底部连通阀杆上,插入固定销锁好。见(图十四)
10、在顶部连通阀杆处安装可调节的压力源三通。插入固定销锁好。见(图十四)
11、气源管汇输气胶管接口与回压接头连接紧固。另一输气胶管接口与三通接头连接拧紧。结合(图六)
12、打开气源总阀,见(图六)顺时针方向旋转管汇调压手柄(20)至0.7MPa和调压手柄(22)至推荐的回压。见(附表一)。
13、逆时针旋松上连通阀杆90℃左右。待杯内输入气体后,关闭上连通阀杆。
14、当温度升至工作温度时,调整(图六)调压手柄(20),使压力升至7.1MPa逆时针旋松上连通阀杆90℃左右。打开底部连通阀杆开始测量滤失量。
15、如果在测定过程中回压压力表高于3.5MPa时,应小心地从滤液接收器,三通阀中放出部分滤液以便降低压力。记录滤液总体积、温度、压力和时间。见(图十五)
16、实验结束后,旋紧上下连通阀杆,收集余下滤液,记录滤液量。切断电源,关闭气源总阀。
17、见(图十六)打开放气阀杆和三通阀杆,放出管汇和胶管内余气。见(图六)松开管汇调压手柄(20)和回压调压手柄(22),呈自由状态,取下固定销,卸下三通和回压接收器。
18、取出钻井液杯,冷却至室温,将钻井液杯直立于杯座上,逆时针旋松上连通阀杆90℃左右,放掉杯内余气松开钻井液杯螺钉,取下杯盖,用清水慢慢清洗,轻轻取下滤饼留作测量。到出钻井液,洗净擦干所有部件。
