一、概述

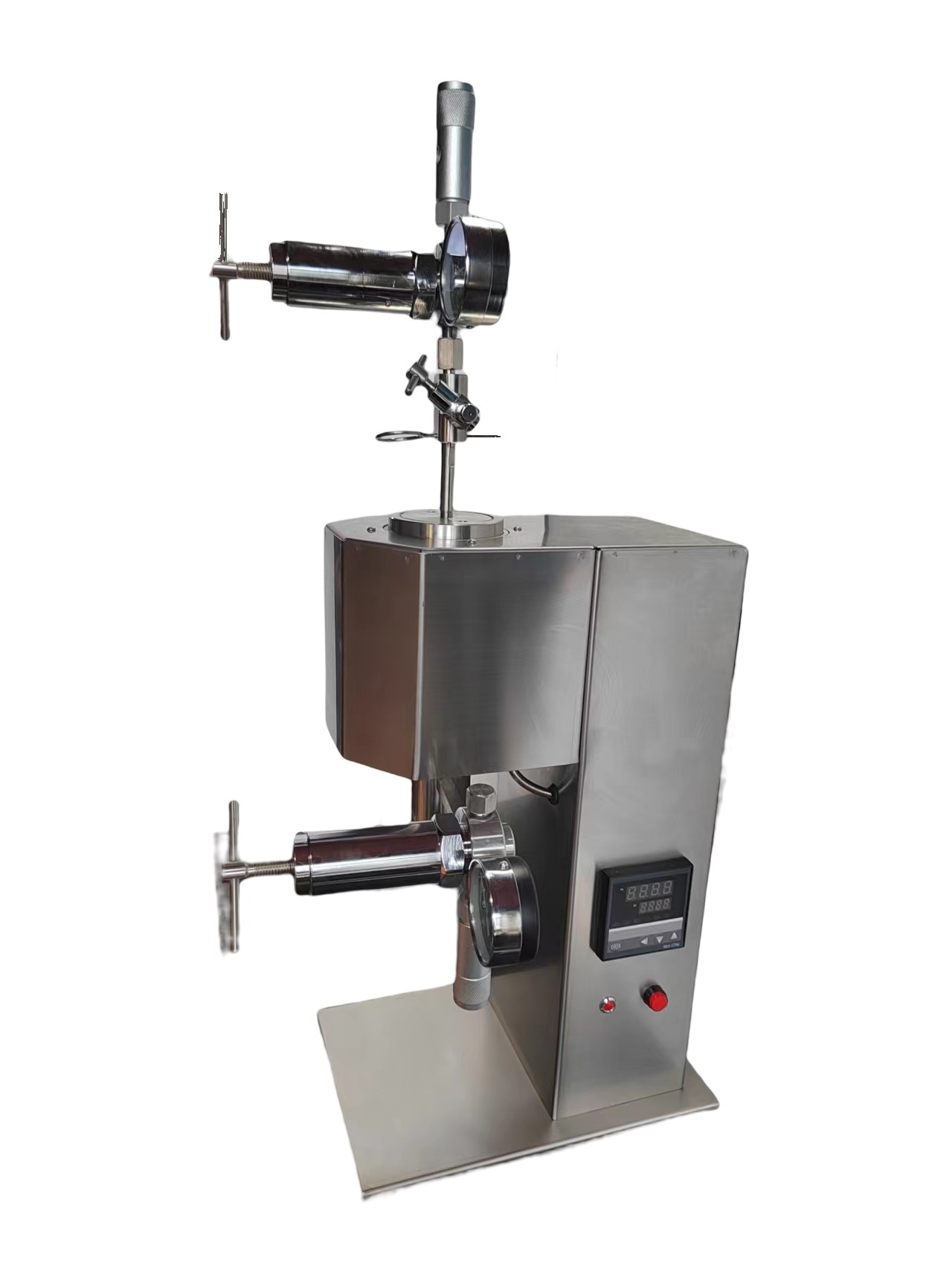

高温高压滤失仪GGS42-2A是一种摸拟深井（高温高压）下钻井液和水泥浆的滤失量，并同时可制取在高温高压状态下，滤失后形成的滤饼。具有精度高，重复误差小，操作简单，测试数据准确等特点。广泛使用于各油田、科研院所、实验室等部门。
二、型号及规格
序 号 | 型 号 | 名 称 | 不同配置处 | 特 点 |
1 | GGS42-2A | 高温高压滤失仪 | a通孔钻井液杯 b加热套带保温层 | a、可作水泥浆实验 b、热效率高 |
三、主要技术参数：
主要技术参数
序号 | 名 称 | 技术参数 |
1 | 电源 | 220V±5% 50Hz |
2 | 功率 | 750W |
3 | 工作温度 | 常温至232℃ |
4 | 钻井液杯工作压力 | 4.2MPa |
5 | 回压器输入压力 | 0.69MPa |
6 | 有效失水面积 | 22.6cm2 |
7 | 钻井液杯极限压力 | 8 MPa |
8 | 钻井液杯数量 | 4 |
9 | 气源 | 氮气、二氧化碳气体（不含油、水等杂质） |
四、仪器结构及原理
该机由以下部分组成：
（一）主机、加热系统等组成，是仪器的主体组件。
（二）管汇组件：由阀座、阀芯、气源接头、调压手柄、高压胶管、压力表等组成，是一个高压减压装置，高压经减压稳压，以提供实验所需压力。试验完毕后放出系统中的余气。见（图一）
（图一）管汇结构图
序号 | 编 号 | 名称及规格 | 数量 |
1 | QG80 | 高压胶管 | 1 |
2 | QG80 | 保险阀 | 2 |
3 | QG80 | 减压阀组件（左） | 1 |
4 | GB308-77 | Y-60压力表1.6MPa | 1 |
5 | QG80-3-3 | 四通管接 | 1 |
6 | GB308-77 | Y-60压力表25MPa | 1 |
7 | GB308-77 | Y-压力表16MPa | 1 |
8 | QG80 | 减压阀组件（右） | 1 |
9 | QG80 | 高压胶管 | 1 |
10 | QG80-20 | 气瓶接帽 | 1 |
11 | QG80-21 | 气瓶接管 | 1 |
（三）钻井液杯：有温度计插孔、耐油密封圈、滤网、连通阀杆。能承受5MPa压力、容量为250ml、耐腐蚀的不锈钢容器。见（图二、三）
（图二）不通孔钻井液杯结构图
（表二）不通孔钻井液杯结构明细表
序号 | 编 号 | 名称及规格 | 数量 | 备注 |
1 | GGS42·01-05 | 连通阀杆 | 1 | |
2 | GGS42.01-07 | 钻井液杯盖 | 1 | |
3 | GB78-85 | 内六角锥端紧定螺钉M8×10 | 6 | |
4 | GB3452.1-82 | “0”型密封圈φ63×3.1 | 1 | |
5 | GB3452.1-82 | “0”型密封圈φ63×3.1 | 1 | |
6 | GGS42.01-13 | 钻井液杯 | 1 | |
7 | GGS42·01-05 | 连通阀杆 | 1 |
（表三）通孔钻井液杯结构明细表
序 号 | 编 号 | 名称及规格 | 数 量 |
1 | GGS42·01-05 | 连通阀杆 | 1 |
2 | GGS42.02-06 | 钻井液杯盖A | 1 |
3 | GB3452.1-82 | “0”型圈φ63×3.1 | 1 |
4 | GGS42.02-02 | 钻井液杯 | 1 |
5 | GGS42.01-07 | 钻井液杯盖 | 1 |
6 | GB3452.1-82 | “0”型圈φ63×3.1 | 1 |
7 | GB78-85 | 内六角锥端紧定螺钉M8×12 | 6 |
8 | GGS42·01-05 | 连通阀杆 | 1 |
9 | GB3452.1-82 | “0”型圈φ8×1.9 | 2 |
10 | GB78-85 | 内六角锥端紧定螺钉M8×12 | 6 |
11 | GB3452.1-82 | “0”型圈φ8×1.9 | 2 |
（四）三通组件：由三通、放气阀、气源接头、固定销组成。是用来连接输气管和连通阀杆，实验完后放掉管汇系统内余气。见（图四）
（图四）三通组件结构图
（表四）三通组件结构明细表
序 号 | 编 号 | 名称及规格 | 数 量 | 备 注 |
1 | GGS42·01-14-1 | 固定销 | 1 | |
2 | GGS42·01-14-2 | 三通 | 1 | |
3 | QG80-23 | 输出接头 | 1 | |
4 | GGS42·01-14-3 | 放气阀杆 | 1 |
（五）滤液接收器组件：由接收器、接收器端盖、三通阀、放气阀杆等组成。是用来接收滤液，调节接收器内压力用。见（图五）
序号 | 编 号 | 名称及规格 | 数量 |
1 | GGS42.01-03-01 | 放气阀体 | 1 |
2 | GB3552.1-82 | “O”型圈 φ8×1.9 | 1 |
3 | GGS42.01-03-03 | 密封垫 | 1 |
4 | GGS42.01-03-04 | 压帽 | 1 |
5 | GGS42.01-03-02 | 放气阀杆 | 1 |
6 | GGS42.01-04-01 | 接收器端盖 | 1 |
7 | GB3552.1-82 | “O”型圈φ36×2.5 | 1 |
8 | GGS42.01-04-02 | 回压接受器 | 1 |
9 | GGS42.01-04-03 | 输出接头 | 1 |
10 | GB3552.1-82 | 垫圈 | 1 |
11 | GGS42.01-13-01 | 固定销 | 1 |
（图五）滤液接收器结构图
序 号 | 编 号 | 名称及规格 | 数 量 |
1 | GGS42·02-00 | 主机 | 1 |
2 | GGS42.01-03 | 放气阀组件 | 1 |
3 | GGS42.01-04 | 接收器组件 | 1 |
4 | GGS42.02-01 | 加热套 | 1 |
5 | GGS42.01-06 | 定位销 | 1 |
6 | GGS42.02-02-00 | 钻井液杯组件 | 1 |
7 | GGS42.01-14 | 三通组件 | 1 |
8 | 温度表0～200℃ | 1 | |
9 | 输气胶管≥`115MPa | 2 | |
10 | 调压手柄1 | 1 | |
11 | QG80 | 管汇 | 1 |
12 | 调压手柄2 | 1 |
（表六）GGS42-2型滤失仪使用结构明细表
（六）工作原理
该仪器按照美国（API）推荐程序，适用于常温至150℃的温度范围，钻井液测试杯内的最大工作压力为4.2MPa，在滤失压差3.5MPa作用下，测定30分钟通过过滤面积22.6cm2从而获得高温高压状态下，静态滤失量及滤失后形成的滤饼等重要数据。
五、仪器的操作
实验前的准备：按图所示将管汇组件安装于气瓶上由G5/8螺帽紧固。在确定调压手柄处于自由状态未加压时，打开气源，此时管汇中间压力表应显示压力为≥6MPa。将两高压胶管分别于管汇和三通组件对应部位连接牢固。
（图六）操作示意图
1、取出主机，检查各部件、管件及电源部件是否可靠。
2、接通220V电源，打开电源开关，温控仪SV与PV视窗数字码显示，设定温度时按SET键，SV视窗数字闪烁，再按并排的方向箭头，SV视窗数字增加或减少至所需温度并按下SET键锁定，温控仪开始控温工作。温控仪具有超温断电功能，请放心使用。
3、打开钻井液杯盖上紧定螺钉，将连通阀杆旋在杯盖上，取下杯盖。见（图七）
（图七作示意图）
4、
做水泥浆实验应采用双层网和双层滤网座杯盖。见（图八）
（图八）操作示意图
5、同时将另一支连通阀杆旋入杯底并拧紧。对于通孔钻井液杯将另一支连通阀杆旋入底盖并拧紧。将钻井液杯放在杯座上。见（图九）
6、将配制好的钻井液搅拌10分钟，注入钻井液杯，为防止钻井液高温体积膨胀发生意外，钻井液量不得超过杯刻线。见（图九）
7、把滤纸放入杯内，使杯盖与杯体的固定螺孔对正，慢慢地将杯盖推进杯内，旋紧螺钉，拧紧杯盖上的连通阀杆。见（图九）
（图八操作示意图）
8、将装有钻井液的钻井液杯倒置放入加热套（4）内，慢慢旋转钻井液杯，使其置于定位销（5）上。把另一只温度表插入钻井液杯表孔内。装上回压接收器（3），插入固定销。并在连通阀杆处安装三通组件（7）。插入固定销。见（图九）
9、将气源管汇输气胶管接口与回压接头连接紧固。另一输气胶管接口（31）与三通接头连接拧紧。
（图九操作示意图）
10、打开气源总阀，见（图六）方向旋转管汇调压手柄（12）和调压手柄（14）至0.7MPa。
11、逆时针旋松上连通阀杆90℃左右（预防钻井液加热沸腾）。待杯内输入气体后，旋紧上连通阀杆。
12、当温度升至工作温度时，见（图六、七）调整调压手柄（14），使压力升至4.2MPa逆时针旋松上连通阀杆90℃左右。打开底部连通阀杆开始测量滤失量。
13、在保持所选定温度±3℃（5℉）范围情况下收集滤液。
14、如果在测定过程中回压压力表高于0.7MPa时，应小心地从滤液接收器三通阀中放出部分滤液以便降低压力。
15、实验结束后，旋紧上下连通阀杆，收集余下滤液，记录滤液量。切断电源，将温控旋钮退回零位，关闭气源总。
16、打开滤液接收器放气阀杆和三通组件阀杆放出管汇和胶管内余气。松开调压手柄，呈自由状态，取下固定销，卸下三通组件和滤液接收器组件。
17、取出钻井液杯，冷却至室温，将钻井液杯直立于杯座上，逆时针旋松上连通阀杆90℃左右，放掉杯内余气松开钻井液杯螺钉，取下杯盖，用清水慢慢清洗，轻轻取下滤饼留作测量。到出钻井液，洗净擦干所有部件。
推荐最小回压 | |||||
实验温度 | 水蒸气压力 | 最小回压 | |||
℉ | ℃ | psi | KPa | psi | KPa |
212 | 100 | 14.7 | 101 | 100 | 690 |
250 | 121 | 30 | 207 | 100 | 690 |
300 | 149 | 67 | 462 | 100 | 690 |
350 | 177 | 135 | 932 | 160 | 1,104 |
（表一）推荐最小回压表
：严禁使用氧气。
打开钻井液杯盖之前必须放掉杯内余气。
：仪器使用完毕一定要将调压手炳松开。
六、仪器的维护与保养
1、当移动、维修或保养仪器时。要轻拿、轻放，以免造成部件变形影响精度和使用。
2、要按时检查“O”形密封圈，经常更换。
3、调压时，要逐渐加压，以防止损坏压力表，不得敲击压力表。
4、仪器使用完毕要将钻井液杯、钻井液杯盖、紧固螺钉、连通阀杆等另部件烘干并涂上润滑油或润滑脂，以备下次再用。
5、实验过程中要随时观察指示滤液接收器内压力的压力表，若压力超过0.7MPa时，应小心地从滤液接收器三通阀中放出部分滤液以便降低压力。
七、仪器的运输与储存
仪器的运输与储存应符合于JB/T9329-1999标准。产品应储存在通风的室内，室内空气中不含有能引起器件腐蚀的杂质。
八、故障的判定与排除
序号 | 故障 | 原 因 | 维修方法 |
1 | 做滤失实验时，有钻井液从下连通阀杆滴水口处溢出。 | ①滤纸选用不当。 ②滤纸破碎，滤纸质量差。 ③滤网面未清洗干净。 ④滤网面有毛刺。 ⑤加4.2MPa压力时，升压过快，击穿滤纸。 | ①选用合适滤纸（988滤纸）更换。 ②更换滤纸。 ③重新清洗杯盖滤网，更换滤纸。 ④修复滤网面手感无毛刺。 ⑤应慢慢加压至4.2MPa压力。 |
2 | 实验时，杯体有气体冒出。 | ①钻井液杯盖安装不妥。 ②连通阀杆“O”型圈（φ8×1.9）老化或破损。 ③杯内“O“型密封圈（φ63×3.1）老化或破损。 | ①重新安装杯盖调整紧定螺钉。 ②更换“O”型圈（φ8×1.9）。 ③需要更换密封圈“O“型密封圈（φ63×3.1）。 |
3 | 实验时，最高温度达不到要求温度。 | ①设定的最高温度出现误差。 | ①见（图十）逆时针旋下平端紧定螺钉（c），抽下旋钮组件（f），逆时针旋下锥端紧定螺钉（e），将圆头螺钉（d）顺时针方向往前调约3/4圈。调整完按原顺序装好温控组件。 |
4 | 如何鉴别连通阀杆的好坏。 | ||
九、随机配件、工具、主要零部件及技术文件一览表
（一）随机配件、工具：
序号 | 名称及规格 | 单位 | 数量 | 备 注 |
1 | 量筒（20ml） | 支 | 1 | |
2 | 高温高压滤纸 | 盒 | 1 | |
3 | 80 | 套 | 1 | |
4 | 内六角扳手（4mm） | 只 | 1 | |
5 | 呆扳手（8～10mm） | 只 | 1 | |
6 | 活扳手（150mm） | 只 | 1 | |
7 | “O”型密封圈（φ8×1.9） | 只 | 10 | |
8 | “O”型密封圈（φ36×2.5） | 只 | 2 | |
9 | “O”型密封圈（φ63×3.1） | 只 | 8 | |
10 | 温度表（0～200） | 只 | 1 | |
11 | 通用杯座 | 件 | 1 | |
12 | 输气胶管≥15MPa | 根 | 2 | |
13 | 三通组件 | 套 | 1 | |
14 | 紧定螺钉 | 个 | 12 |
（二）主要零部件：
序号 | 编 号 | 名称及规格 | 使用部位 |
1 | GB3452.1-82 | “O”型密封圈（φ8×1.9） | 连通阀杆 |
2 | GB3452.1-82 | “O”型密封圈（φ36×2.5） | 回压接收器端盖 |
3 | GB3452.1-82 | “O”型密封圈（φ63×3.1） | 钻井液杯和钻井液杯盖 |
4 | GB3452.1-82 | “O”型密封圈（φ8×1.9） | 三通阀 |
5 | GB78-85 | 内六角锥端紧定螺钉M8×10 | 钻井液杯盖 |
6 | GGS42·01-05 | 连通阀杆 | 钻井液杯盖、杯底 |
（三）技术文件：
序号 | 名称及规格 | 单位 | 数量 | 备 注 |
1 | 使用说明书 | 份 | 1 | |
2 | 合格证 | 份 | 1 |
